Next18-Pins LP BR102.1 Piko

An dieser Stelle werde ich in lockerer Folge verschiedene Tipps veröffentlichen.

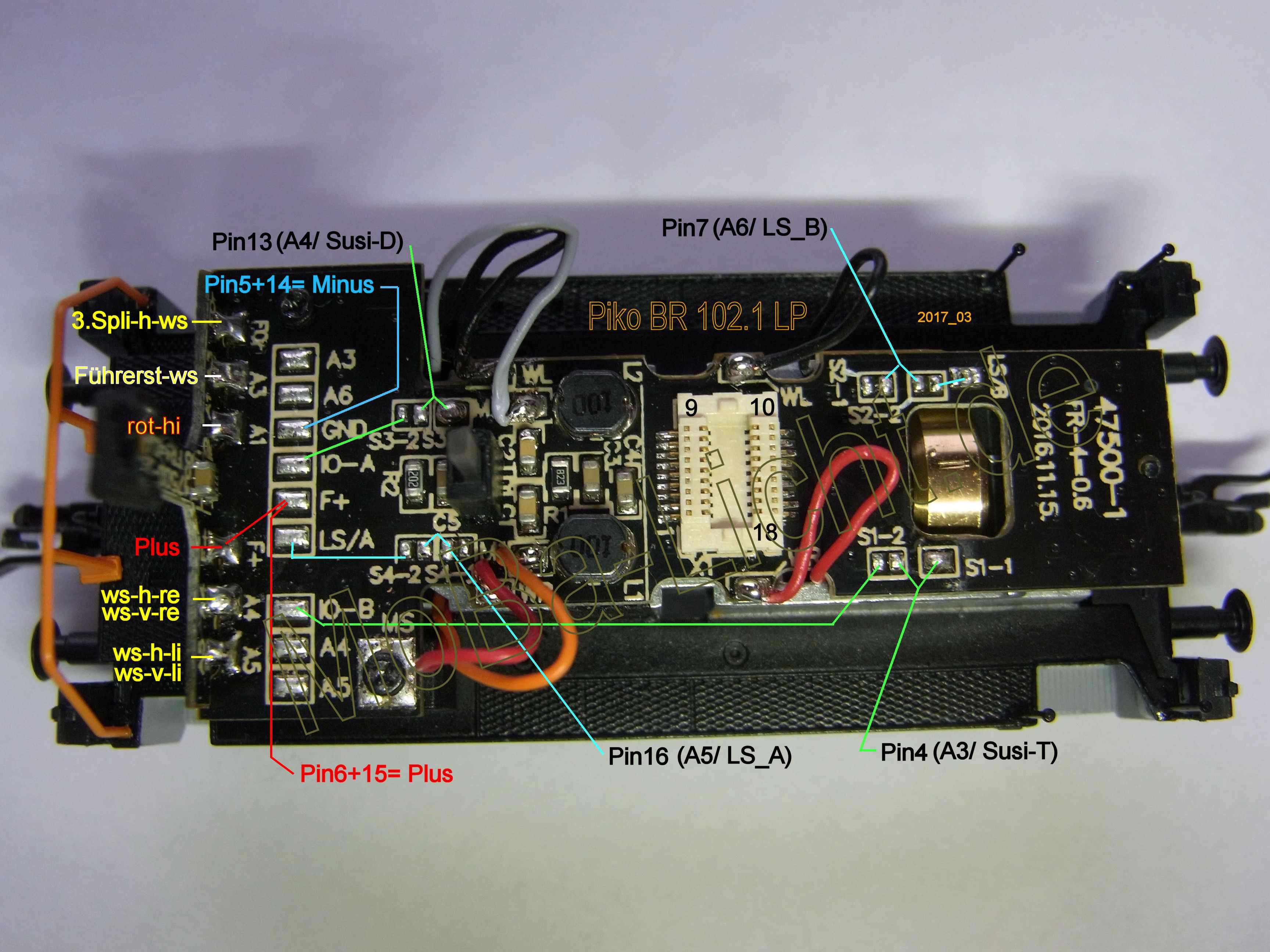

Hier die herausgezogenen Anschlüsse der NEXT18 Schnittstelle der BR 102.1 (Gartenlaube) Piko 47500 Modell 2017

zum Vergrößern: click auf's Bild

die Belegung wurde vom Piko-Kundendienst dankenswerter Weise zur Verfügung gestellt.

bis A2 wie NEM662 belegt / Next18 Norm.
Die Bezeichnungen der Kontakte entsprechen auch dieser Norm, siehe IO-A usw.

Auslieferungszustand:
A3: Führerstandsbeleuchtung
A4: Rangierbeleuchtung, eine weisse Lampe (unten) pro Seite an
A5 / A6 nicht belegt, frei für Zubehör - Logikpegelausgänge oder Lautsprecheranschluss

Es können entweder A3 und A4 oder A5/A6 als verstärkte Ausgänge verwendet werden.
Oder A3 und A4 als Ausgänge und A5/A6 als LS-A bzw. LS-B für Lautsprecher.

Dazu befinden sich auf der Platine Lötbrücken mit folgender Funktion:
S1-1 - Schnittstelle Pin4 mit A3 (verstärkt) - schaltet Führerhausbeleuchtung *werksseitig geschlossen
S1-2 - Schnittstelle Pin4 mit IO-B (Zugbus-Takt) - ZugBus Takt *werksseitg offen

S2-1 - Schnittstelle Pin7 mit A6 (verstärkt) - keine Lok-Funktion angeschlossen *werksseitg offen
S2-2 - Schnittstelle Pin7 mit LS/B - Lautsprecher Anschluss B *werksseitig offen

S3-1 - Schnittstelle Pin13 mit A4 (verstärkt) - schaltet "Diagonal-Rangierlicht" vorn rechts / hinten links (jeweils unten) *werksseitig geschlossen
S3-2 - Schnittstelle Pin13 mit IO-A (Zugbus-Daten) - ZugBus Daten *werksseitig offen

S4-1 - Schnittstelle Pin16 mit A5 (verstärkt) - schaltet "Diagonal-Rangierlicht" vorn links / hinten rechts (jeweils unten) *werksseitig offen
S4-2 - Schnittstelle Pin16 mit LS/A - Lautsprecher Anschluss A *werksseitig offen

Ich habe an A6 beide Kupplungen über eine Verstärkerstufe angeschlossen.
Vor dem Dekoder habe ich noch 3 Tantalkondensatoern (mit Ladeschaltung) platziert.

bei Zimo schaltet CV 124 = + 128 (bestehender Wert und 128 addieren) Aux3 und Aux4 von susi auf Funktionsausgang.
(Zur Aktivierung der Führerstandsbeleuchtung mit F3)

Für Hinweise und Anregungen bin ich dankbar.
